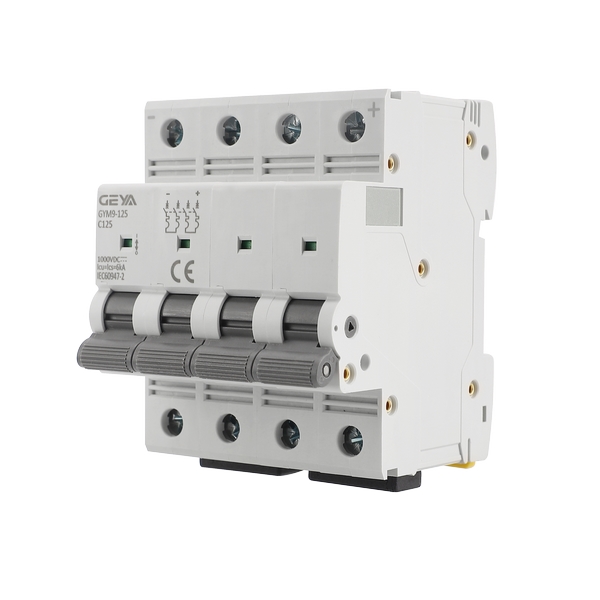

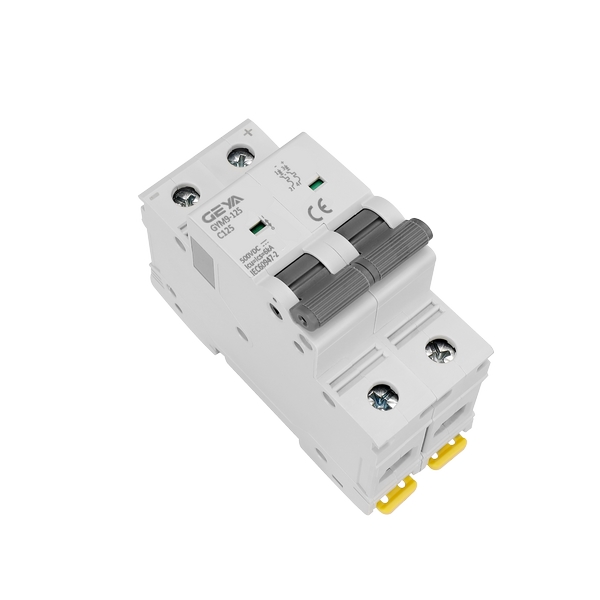

GYM9-125DC系列直流小型斷路器產品特點：

1、由外殼、操作機構、熱脫扣器、電磁釋放接觸系統、滅弧系統等的設計結構。

2、具有過載和短路電路保護功能。

3、強大的永磁電弧滅火系統，使產品短路容量達到6KA。

4、35mm標準導軌安裝。

5、可使窗口設計，使產品狀態一目了然，避免誤操作。

6、加寬手柄設計，使產品操作更加簡便。

7、防裂卡扣設計，增強產品耐用性，延長產品壽命。

8、阻燃外殼設計，使產品安全性大大提升。

GYM9-125DC系列直流小型斷路器應用場合：

可廣泛應用于電力、郵電、交流、工礦等領域企業和其他行業。

GYM9-125DC系列直流小型斷路器工作條件及工作環境：

1、環境空氣溫度不應超過+40℃，低不應超過-5℃，平均值不應超過+35℃。

2、安裝地點的海拔高度不應超過2000米。

3、當環境溫度時，大氣的相對濕度不超過50%，溫度為+40°C，在較低的溫度下可以具有較高的相對

濕度。

4、每月潮濕月份的平均相對濕度為90%，月平均相對濕度這個月的濕度是90%。考慮到平均低溫

度為+25°C由于溫度變化而在產品表面凝結。

5、污染等級為2級。

6、安裝類別為二級和三級。

7、使用TH35-7.5鋼制安裝導軌進行安裝。

8、安裝表面和垂直表面的傾斜度不應超過5°。

9、用螺釘壓縮導線。

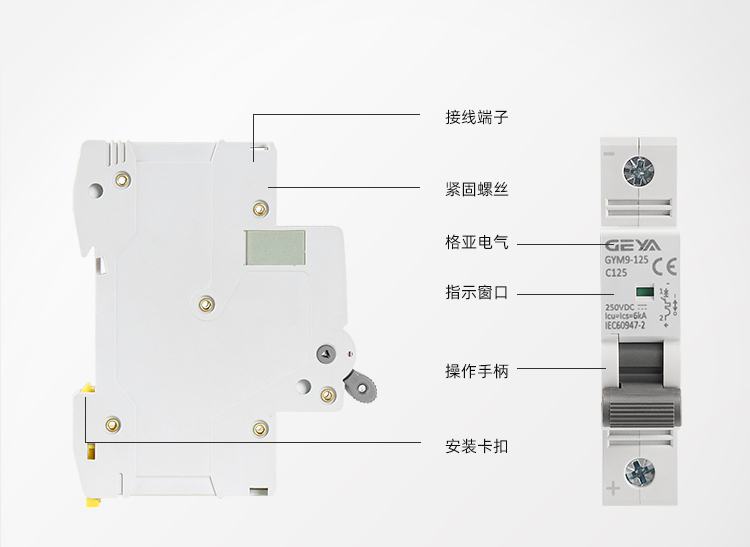

GYM9-125DC系列直流小型斷路器面板指示：

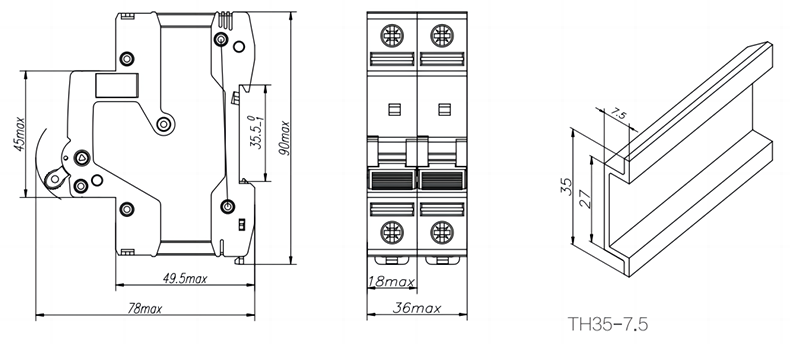

GYM9-125DC系列直流小型斷路器產品尺寸：

GYM9-125DC系列直流小型斷路器產品解析：

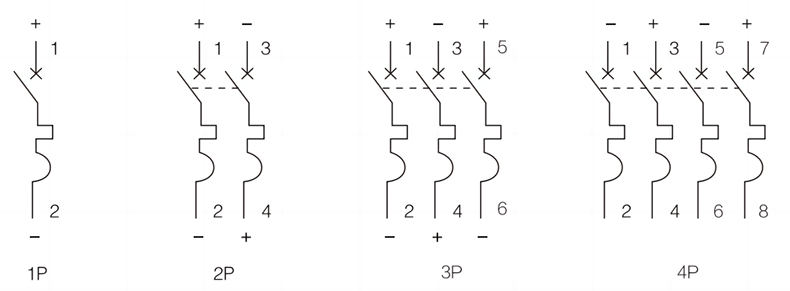

GYM9-125DC系列直流小型斷路器接線圖：

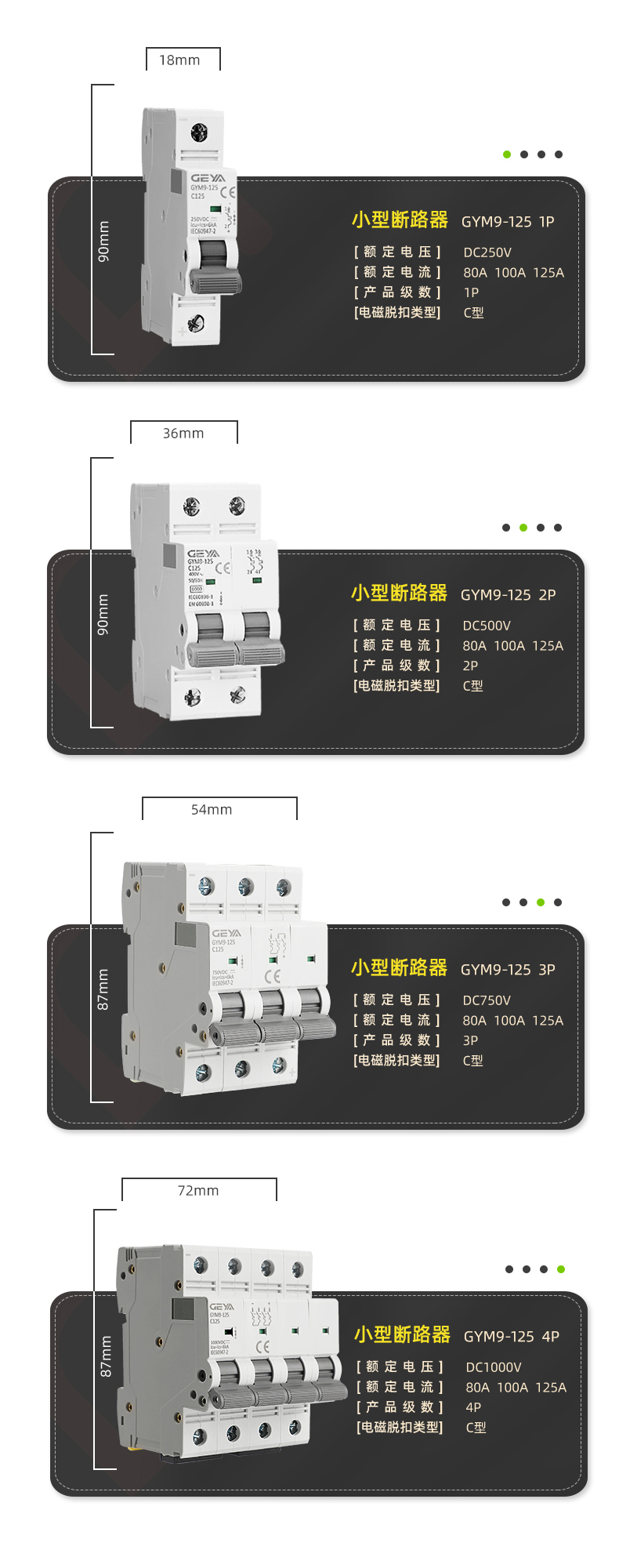

GYM9-125DC系列直流小型斷路器選型參數：

GYM9-125DC系列直流小型斷路器標準時間電流：

GYM9-125DC系列直流小型斷路器接線演示：
