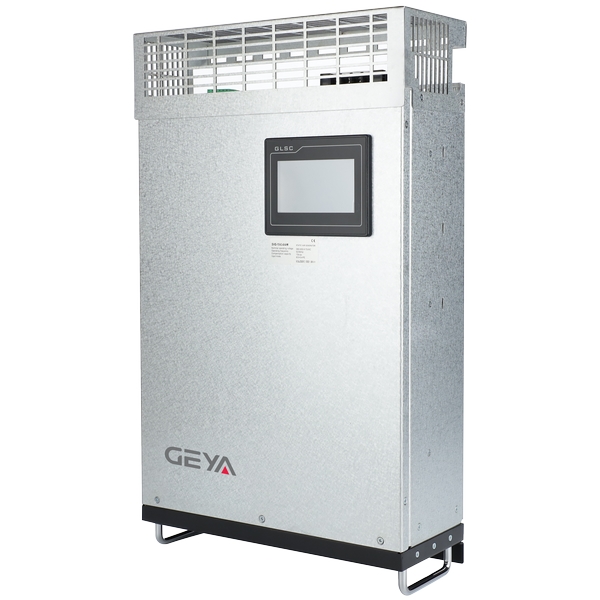

GY-SVG靜止無功發生器

產品介紹：GY-SVG靜止無功發生器采用電壓型逆變器并聯技術，通過實時調控交流側輸出電壓幅值及相位（全響應時間<10ms），實現電網無功功率的精準補償。其突破傳統補償裝置局限，兼具毫秒級動態響應（瞬時響應<50μs）與全范圍無功調節能力，有效解決過載、欠補償及三相不平衡問題，是智能電網電能質量治理的核心設備。

價格：

促銷：



GY-SVG靜止無功發生器產品特點：

1. 智能控制體系

- 核心算法：基于DSP+CPLD全數字控制平臺，融合三電平拓?fù)浼夹g(shù)與PWM策略，補

償精度達±1%

- 模塊化架構：支持多機并聯擴容，體積縮減40%，維護窗口時間縮短50%

2. 動態補償性能

- 雙向調節：感性/容性無功全范圍補償（-1~+1功率因數可調）

- 三相治理：實時抑制負序分量，不平衡度改善率≥90%

3. 工業級可靠性

- 散熱設計：獨立風道+分區倉儲結構，55℃高溫環境持續運行

- 多重防護：過壓/欠壓/過流/過熱四重保護，MTBF超10萬小時

4. 能效優化

- 快速響應：沖擊負載補償延遲<1ms，電壓閃變抑制率≥95%

- 節能收益：典型工況下功率因數提升至0.99，年節電收益達12%-18%

GY-SVG靜止無功發生器產品應用：

1、重工業場景：電弧爐、軋機等沖擊性負載的瞬時補償（某冶金項目實測諧波畸變率從

8.2%降至2.1%）

2、新能源場站：光伏逆變器集群的電壓穩定支撐

3、交通樞紐：地鐵牽引變電站的負序電流治理

4、半導體工廠：精密儀器供電系統的毫秒級電壓波動抑制

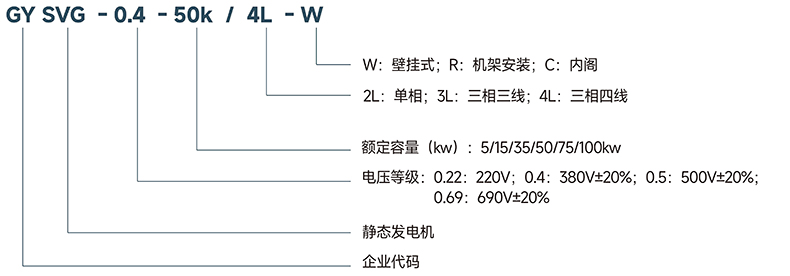

GY-SVG靜止無功發生器型號說明：


GY-SVG靜止無功發生器產品優勢：



1、的

采用新的控制理論和一流的高品質

元件；

2、靈巧

從電感到電容的雙向動態無縫無功功率調

節，具有可調諧波濾波模式。



3、有效率的

單相和三相調節可以將功率因數提高到約

1.0。

4、快速的

響應速度快。動態響應時間小于10ms。



5、節能

節能效果明顯，能耗降低4%~15%，經濟

效益。

6、保護

它具有系統過壓和欠壓保護、輸出過流和

過熱保護以及綜合控制保護等功能。



7、穩固

抑制電壓波動、閃變和系統振蕩，穩定系

統電壓，使系統運行更加穩定；單相動態

調節，平衡系統的三相有功功率輸出，抑

制電網的負序分量。

8、保護

當SVG作為電流源控制時，它不會與系統

阻抗共振，從而提供了更高的安全性。

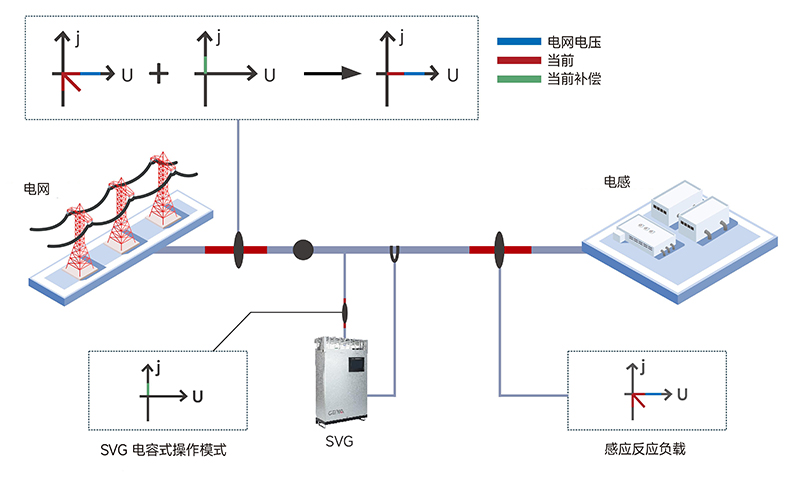

GY-SVG靜止無功發生器應用示例：


GY-SVG靜止無功發生器技術參數：

型號	220V系列	380V系列	500V系列	690V系列
海拔	<2000m，2000m以上，按GB/T3859.2降額
環境溫度	-20～+50℃
相對濕度	≤90%，月低溫度25℃時表面無凝結
污染水平	IIl級以下
工作電壓	AC220V±20%	AC380V±20%	AC500V±20%	AC690V±20%
工作頻率	50Hz±5%
額定補償能力	5kvar	15/35/50/75/ 100kvar	90kvar	120kvar
網格結構	L/N	3P3W/3P4W	3P3W/3P4W	3P3W/3P4W
并聯連接的單元數量	Ulimited
整機效率	≥97%
開關頻率	32kHz	16kHz	12.8kHz	12.8kHz
功能選擇	反應動力	反應力、反應力+失衡
無功功率補償率	≥99%	>95%	>95%	>95%
響應時間	<10ms
噪音	≤60dB	≤60dB	≤65dB	≤65dB
控制方法	雙向RS485接口(支持GPRS/WIFI)
保護	過載、軟件/硬件過電流、電網過電壓和低電壓、停電、過溫、頻率異常等保護。	過載、軟件/硬件過電流、電網過電壓和過電壓、電網電壓失衡、停電、過溫、頻率異常、短路保護等。
安裝方法	機架/壁掛式		機架
進線	后入口（機架型）、上入口（壁掛式）		返回傳入行
防護等級	IP20

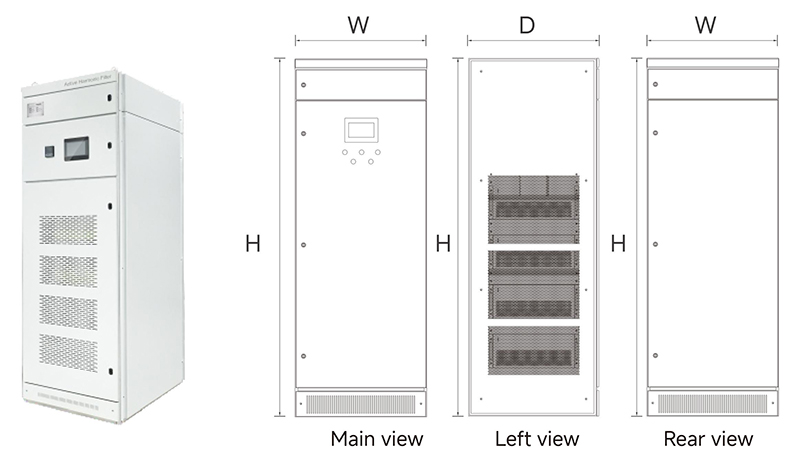

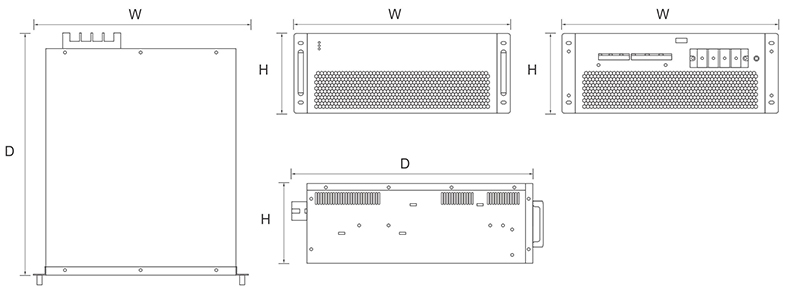

GY-SVG靜止無功發生器產品尺寸：

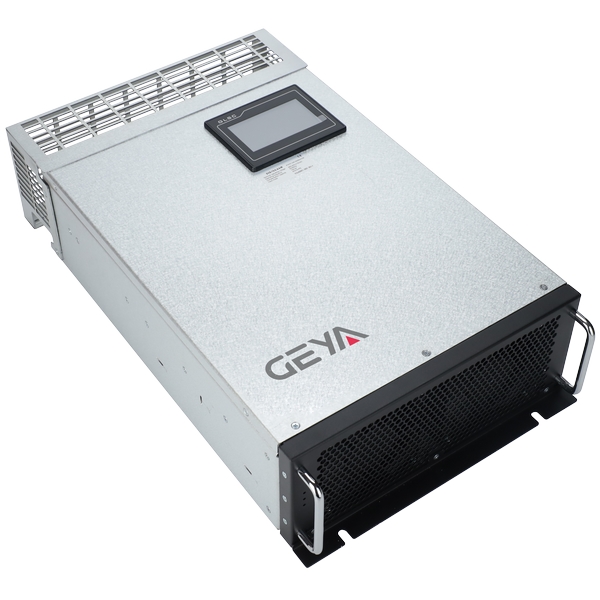

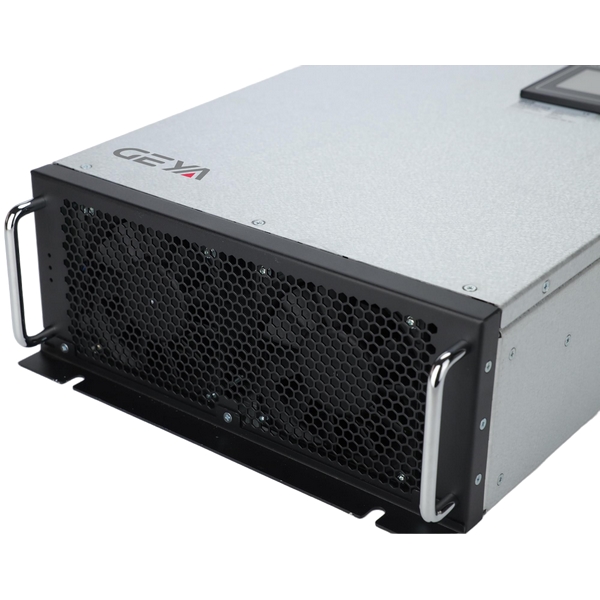

機架式/掛壁式


產品型號	補償能力	系統電壓(V)	尺寸(DWH)	冷卻方法
GY SVG-220-19k/4L	19	220	554488(440)140	強制空氣冷卻
GY SVG-220-27k/4L	27	220	554488(440)140
GY SVG-220-41k/4L	41	220	668488(440)140
GY SVG-220-55k/4L	55	220	739560(500)230
GY SVG-400-35k/3L	35	380±20%	554488(440)140
GY SVG-400-50k/3L	50	380±20%	554488(440)140
GY SVG-400-75k/3L	75	380±20%	668488(440)140
GY SVG-400-100k/3L	100	380±20%	739560(500230
GY SVG-400-35k/4L	35	380±20%	554488(440)140
GY SVG-400-50k/4L	50	380±20%	554488(440)140
GY SVG-400-75k/4L	75	380±20%	668488(440)140
GY SVG-400-100k/4L	100	380±20%	739560(500230
GY SVG-500-90k/4L	90	500±20%	712540(500)302
GY SVG-690-120k/4L	120	690±20%	712540(500)302

整機式：


機柜設備型號
產品型號	補償能力	系統電壓(V)	尺寸(DWH)	冷卻方法
GY SVG-0.4-200k/4L-C	200	380±20%	80010002200mm	強制空氣冷卻
GY SVG-0.4-250k/4L-C	250	380±20%	80010002200mm
GY SVG-0.4-300k/4L-C	300	380±20%	80010002200mm
GY SVG-0.4-400k/4L-C	400	380±20%	80010002200mm
GY SVG-0.5-270k/4L-C	270	500±20%	80010002200mm
GY SVG-0.69-360k/4L-C	360	690±20%	80010002200mm
